1、項目情況

銅冠（廬江）礦業有限公司沙溪銅礦110kV變電站工程，一個大型現代化鐵礦，礦上設備有傳輸、抽水、通風等各類設備，其中主、副井是典型的變頻拖動的非線性沖擊負荷，它對電網電能質量污染嚴重，使供電系統出現很大的電壓波動和幅值很大的諧波電流，當絞車起動時功率因數很低，僅在0.1～0.2，在穩定運行階段，功率因數有所提高，但僅能達到0.7左右，基于上述原因，必須對供電線路進行諧波治理和無功補償。

2、治理方案

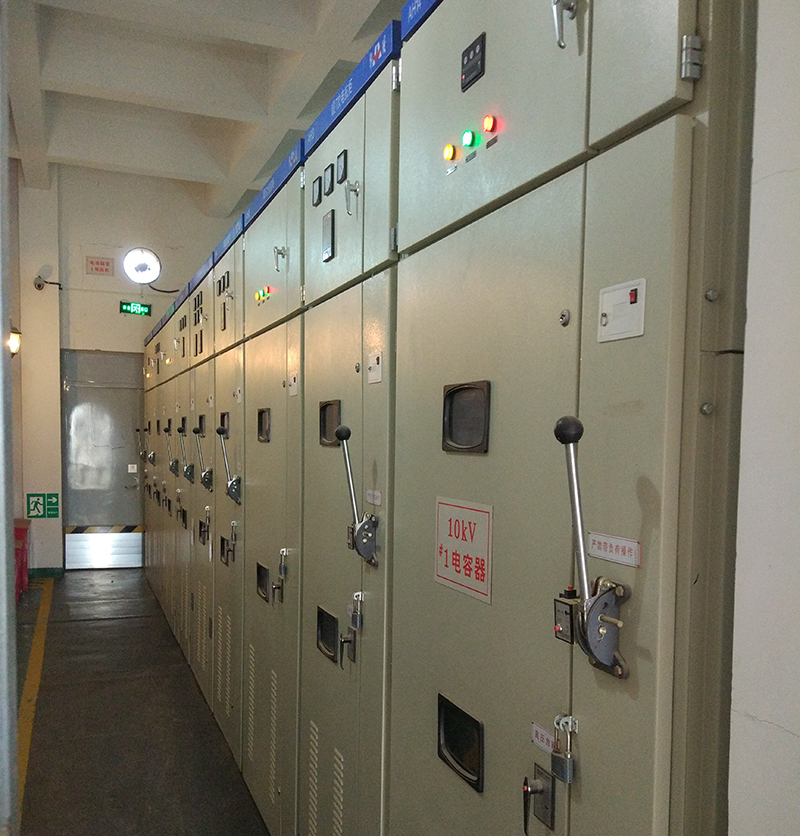

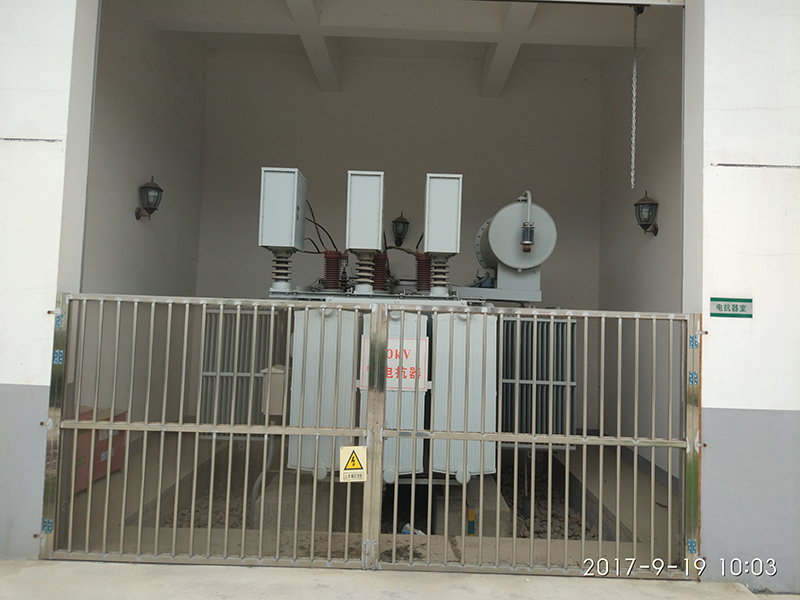

沙溪礦主、副井交直交變頻拖動，不僅是沖擊性負荷，還會造成諧波污染，考慮以上因素，配置FC濾波支路+MCR磁控電抗器動態補償裝置HWSVC，F(xiàn)C+MCR動態補償及濾波裝置主要包括MCR和無功補償濾波支路。MCR磁控電抗器是通過改變直流勵磁進而改變鐵芯的飽和程度，從而達到平滑調節感性無功輸出的目的。并聯電容器串聯調諧電抗器構成濾波器，產生容性無功同時濾除諧波。

3、運行效果

裝置投運后，各項諧波指標在國標允許范圍內，沒有對供電系統造成諧波污染，功率因數從補償前的0.7左右提高至0.98以上，不僅減小電壓波動，穩定了系統電壓，線路及主變無功損耗也大大減少。電流總諧波畸變率從3.02%降低到1.11%以內，各次諧波含量均有大幅度降低，電流諧波各參數在國標允許范圍內。
